特殊树脂材质冲压模具Resin press mold

铸造工厂的伙伴们,有没有遇到过这样的问题?

型クラックによる水漏れ

「在极小量订单的生产过程中,模具费是导致成本过高的主要原因」

「量产结束后,对应小批量的零件订单很困难」

冲压厂的各位,量产结束后的生产是不是觉得非常为难?

小批量订单的生产数量不稳定,生产需要花费大量时间进行准备,不会给企业带来任何效益。

渡邊工业独自开发
特殊树脂制冲压模具

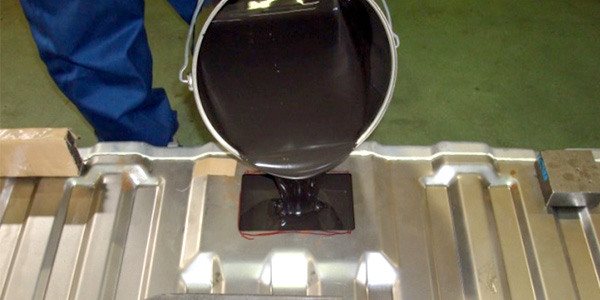

ワタナベ工業の樹脂製プレス型方式

渡邊工业独自开发的树脂制冲压模具,是以现有的成品为基础模板,而制作的特殊树脂廉价模具。

树脂是新开发的特殊树脂,耐磨损性良好,可以生产约1000次的冲压产品。树脂模具的优势在于可以进行极小批量的产品制造,也适用于量产结束后的小批量零件生产。

POINT

  • ▪ 利用现有的成品作为参考基准,将树脂反转即可做出低成本模具。
  • ▪ 树脂是本公司独创新开发的特殊树脂,耐磨损性良好。
  • ▪ 制作成本是普通模具的1/2~1/3左右。
  • ▪ 制作周期短。(尺寸不同,周期会有变化,下图模具的制作周期大约一个月)
  • 1

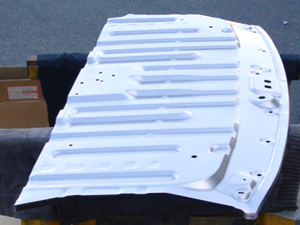

    基準パネルとなる既存製品を用意する

    准备成品作为参考基准

    成品由顾客准备。制作面板时推荐从内侧面板开始尝试制作。

  • 2

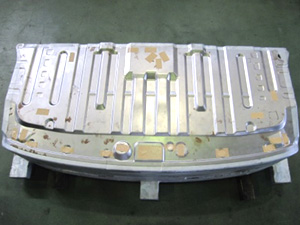

    型枠と基準製品で簡易金型を作製

    用模型板和成品制作简易模具

    成品的孔需要用胶带堵住。

  • 3

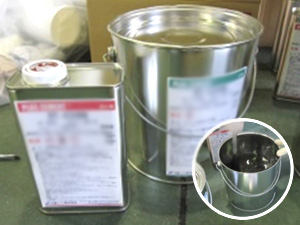

    特殊樹脂を攪拌

    搅拌特殊树脂

    将本公司独自开发的两种特殊树脂进行搅拌。特殊树脂含有铁粉,有效的增强强度。

  • 4

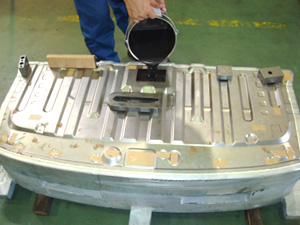

    特殊樹脂を充填する

    填充树脂

    将❸的特殊樹脂填充至模具中。

  • 5
    硬化

    硬化

    约12小时后特殊树脂硬化,低成本冲压模具完成。

  • 6

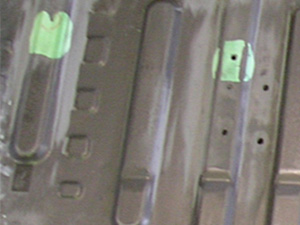

    補正

    修补

    因为材料是树脂,所以R角出现破损时可以进行简单的修补。

  • 7
    TRY/物出し

    TRY/取出

    本公司独自开发的特殊树脂,最小R为R2程度的有1000次的生产实绩。

  • 8
    検査治具で検査

    用检测仪器检查

    检测是否符合尺寸标准。

  • 9

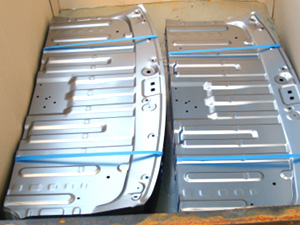

    完成・出荷

    完成·出货
